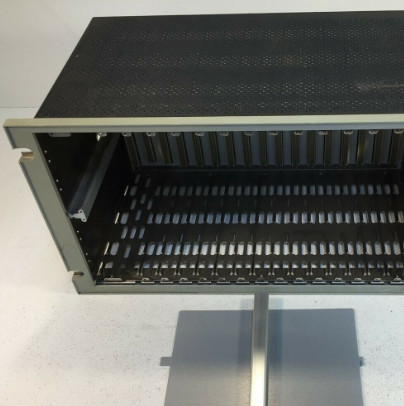

Produkt:Bently Nevada 3500/05-01-02-00-00-00 System Rack

Opis
Wykorzystuj rack 3500 System do montażu wszystkich modułów monitorów 3500 i źródeł zasilania.i do montażu zasilania niezbędnego do dystrybucji mocy do każdego modułu.

3500 półek jest dostępnych w dwóch rozmiarach:
Całkowity stojak. 19 cali z 14 dostępnymi gniazdkami.
Mini stojak. 12-calowy stojak z siedmioma dostępnymi gniazdkami modułowymi.

Można zamówić 3500 półek w trzech formach:
Ta forma stojaka jest montowana na prostokątnych wycięciach w panelach i przymocowana do panelu za pomocą zacisków dostarczonych z stojakiem.Połączenia przewodowe i moduły I/O są dostępne z tyłu regału.

Ta konstrukcja montuje 3500 Rack na 19-calowych szynach EIA.

Ta forma stojówki montuje stojak na ścianie lub paneli, gdy nie jest możliwe uzyskanie dostępu do tyłu stojówki.Połączenia przewodowe i moduły I/O są dostępne z przodu regałuMini-Rack 3500/05 nie jest dostępny w tym formacie.

Zasoby zasilania i moduł interfejsu półki muszą znajdować się w najdalej lewych pozycjach półki.Pozostałe 14 pozycji stojaków (siedem pozycji stojaków dla mini-stojaka) jest dostępnych dla dowolnej kombinacji modułów.
Jeżeli planuje się zainstalowanie barier wewnętrznych w półce 3500, należy zapoznać się ze Specyfikacjami i informacjami o zamówieniu barier wewnętrznych 3500 (dokument 141495), dostępnymi na stronie Bently.com.

Informacje o zamówieniu
Szczegółowy wykaz homologacji dla poszczególnych krajów i produktów można znaleźć w szybkim przewodniku dotyczącym homologacji (108M1756), dostępnym na stronie Bently.com.
Opis produktu
3500/05-AA-BB-CC-DD-EE

A: Rozmiar regału
01 19-calowy stojak (14 gniazdek modułowych)
02 12-calowy mini-rack (7 gniazdek modułowych)

B: Opcje montażu
01 Opcja montażu paneli, półka pełnej wielkości
02 Opcja montażu stojaka, stojak pełnej wielkości (montuje się do stojaka EIA o wymiarze 19 cali)
03 Opcja montażu przegrodki (nie dostępna w mini-rack)
04 Opcja montażu paneli, Mini-Rack
05 Opcja montażu stojaku, mini-stojak

C: Opcja zatwierdzenia przez agencję
00 Brak
01 CSA/NRTL/C (klasa 1, dział 2)

02 ATEX/IECEx/CSA (klasa 1, strefa 2)

D: Z zastrzeżeniem
00 Brak

E: Europejska opcja zgodności
01 n.e
