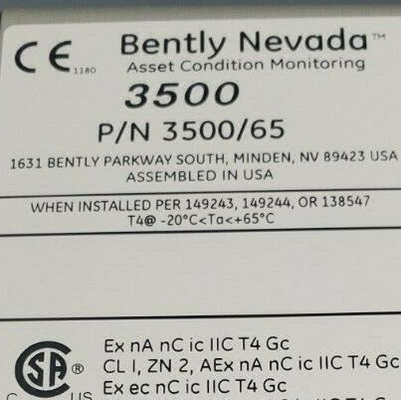

Produkt:Bently Nevada 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Module, Wewnętrzne zakończenia

Opis
Monitor 3500/65 zapewnia 16 kanałów monitorowania temperatury i akceptuje zarówno czujnik temperatury oporu (RTD) jak i wejścia temperatury termopary z izolowanego końca (TC).Monitor uwarunkowuje te dane wejściowe i porównuje je z ustawionymi przez użytkownika programowalnymi punktami alarmowymi.
Monitor jest programowany przy użyciu oprogramowania 3500 Rack Configuration Software.lub połączenie wkładów TC i BTD.
W konfiguracjach z trzema modułami redundantnymi (TMR) należy instalować monitora temperatury w grupach trzech sąsiednich.W tej konfiguracji monitor wykorzystuje 2 rodzaje głosowania w celu zapewnienia dokładnej pracy i uniknięcia awarii pojedynczego punktu.

Opis

Monitor 3500/65 zapewnia 16 kanałów monitorowania temperatury i akceptuje zarówno czujnik temperatury oporu (RTD) jak i wejścia temperatury termopary z izolowanego końca (TC).

Monitor jest programowany przy użyciu oprogramowania 3500 Rack Configuration Software.Można skonfigurować 16-kanałowy Monitor Temperatury do akceptacji izolowanych termoparów końcówkiW konfiguracjach z trzema modułami redundantnymi (TMR) należy instalować monitora temperatury w grupach złożonych z 3 sąsiednich monitorów.

W tej konfiguracji monitor wykorzystuje dwa rodzaje głosowania w celu zapewnienia dokładnej pracy i uniknięcia awarii pojedynczego punktu.

Zastępki

172931-01 3500/65 Podręcznik

145988-02 3500/65 Monitor.

172103-01 3500/65 RTD/Isolated Tip TC I/O Module, Wewnętrzne zakończenia

173005 Nagłówek złącza, wewnętrzne zakończenie, pozycja 20, czarny

172109-01 3500/65 RTD/ Moduł I/O TC z izolowanym końcem, końcówki zewnętrzne

172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors)

Informacje o zamówieniu:

3500/65-AA-BB
A: Typ modułu I/O
01 RTD/Wyizolowany końcówkowy TC z wewnętrznymi końcówkami
02 RTD/Izolowany końcówkowy TC z końcami zewnętrznymi
B: Opcja zatwierdzenia przez agencję
00 Brak
01 CSA/NRTL/C
02 CSA/ATEX

Kable
3500/65 Kabel blokujący sygnał do zewnętrznego końca (ET) przetwornika (XDCR)
134544-AAAA-BB
A: Długość kabla
0005 5 stóp (1,5 metra)
0007 7 stóp (2,1 metra)
0010 10 stóp (3 m)
0025 7,5 metra
0050 50 stóp (15 metrów)
0100 100 stóp (30,5 metra)
B: Instrukcje montażu
01 Niezmontowany
02 Zmontowane

Zastępki

172931 3500/65 Przewodnik użytkownika
145988-02 3500/65 Monitor
172103-01 3500/65 RTD/Isolated Tip TC I/O Module, Wewnętrzne zakończenia
173005 Nagłówek złącza, wewnętrzne zakończenie, pozycja 20, czarny
172109-01 3500/65 RTD/ Moduł I/O TC z izolowanym końcem, końcówki zewnętrzne
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) Specyfikacja
