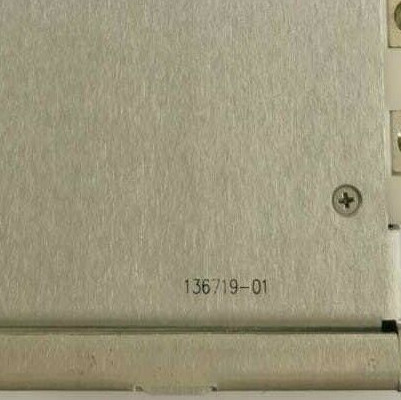

Produkt:Bently Nevada 3500/04 136719-01 Moduł I/O uziemienia

Opis
3500 Bariery wewnętrzne to interfejsy bezpieczne wewnętrznie, które zapewniają ochronę przed wybuchem dla systemów przetworników podłączonych bezpośrednio do systemu ochrony maszyn 3500.

Bariery wewnętrzne są w pełni kompatybilne z systemem 3500 i stanowią wygodne i opłacalne rozwiązanie do instalacji wszystkich rodzajów systemów przetworników w strefie niebezpiecznej.

W przeciwieństwie do barier zewnętrznych, bariery wewnętrzne stanowią integralną część systemu 3500 i nie pogarszają jego wydajności.

Oferujemy systemy przetwornika Bently Nevada z kompleksowymi zatwierdzeniami do instalacji w niebezpiecznych obszarach.Patrz: Kompatybilne monitory i przetworniki na stronie 6.

Każdy z elementów spełnia zarówno indywidualnie, jak i jako część systemu wymagania bezpieczeństwa normy północnoamerykańskiej i międzynarodowej.nie musisz odwoływać się do poszczególnych certyfikatów, aby zweryfikować zgodność między komponentami.

Standardowe i wewnętrzne monitory barierowe mogą znajdować się w tym samym stojaku 3500.

Wytyczne dotyczące instalacji
Bariery wewnętrzne dla stojaku 3500 są wbudowane w specjalne moduły monitorujące I/O. Bariery te zapewniają ochronę przed wybuchem dla systemów przetworników podłączonych do systemu 3500.Moduł uziemienia IS zapewnia połączenie naziemne IS za pośrednictwem tylnej płaszczyzny 3500.

Moduł IS Earth wymaga dedykowanej pozycji modułu I/O i wyklucza użycie tej pozycji monitora dla innych modułów 3500 System.PonadtoW przypadku instalacji barier wewnętrznych w stojaku 3500 nie istnieje wiele możliwości montażu.

Nowe instalacje stożkowe
Ten sam stojak może zawierać zarówno wewnętrzne bariery, jak i standardowe typy modułów I/O, nie naruszając oddzielenia pomiędzy okablowaniem terenowym obszarów niebezpiecznych a bezpiecznych.

Opcja Zewnętrzne zakończenie nie jest dostępna dla modułów I/O z barierami wewnętrznymi, ponieważ
zatwierdzenia obszarów niebezpiecznych nie zezwalają na stosowanie bezpiecznych podłączeń elektrycznych w systemie wielojądrowym
zestaw kabli.

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

Stojak zawierający każdy moduł bariery wewnętrznej musi być wyposażony w moduł uziemienia IS 3500/04-01 zapewniający połączenie uziemienia modułu bariery IS.
