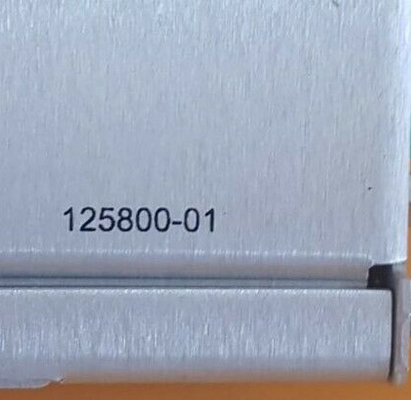

Produkt:Bently Nevada Bently Nevada 3500/25 125800-01 Moduł We/Wy Keyphasor (Terminacje Wewnętrzne)

Opis
Moduł 3500/25 Enhanced Keyphasor to moduł o połowie wysokości, dwukanałowy, używany do dostarczania sygnałów Keyphasor do modułów monitorujących w szafie 3500. Moduł odbiera sygnały wejściowe z sond zbliżeniowych lub przetworników magnetycznych i konwertuje sygnały na cyfrowe sygnały Keyphasor, które wskazują, kiedy znak Keyphasor na wale pokrywa się z przetwornikiem Keyphasor. System Ochrony Maszyn 3500 może akceptować do czterech sygnałów Keyphasor dla normalnej konfiguracji i do ośmiu sygnałów Keyphasor w konfiguracji sparowanej.

Sygnał Keyphasor to impuls raz na obrót lub wiele zdarzeń na obrót z obracającego się wału lub koła zębatego, używany do zapewnienia precyzyjnego pomiaru czasu. Pozwala to modułom monitorującym 3500 i zewnętrznemu sprzętowi diagnostycznemu na pomiar prędkości obrotowej wału i parametrów wektorowych, takich jak amplituda i faza wibracji 1X.
Ulepszony moduł Keyphasor to ulepszony moduł systemu 3500. Oferuje rozszerzone możliwości przetwarzania sygnału Keyphasor w porównaniu z poprzednim projektem, zachowując pełną kompatybilność wsteczną pod względem formy, dopasowania i funkcji z istniejącymi modułami Keyphasor do użytku w starszych systemach. Moduł Keyphasor, PWA 125792-01, jest całkowicie zastąpiony przez zaktualizowany moduł 149369-01.

Gdy wymagane jest wejście Keyphasor systemu dla aplikacji potrójnej modułowej redundancji (TMR), system 3500 powinien wykorzystywać dwa moduły Keyphasor. W tej konfiguracji moduły działają równolegle, aby zapewnić zarówno podstawowy, jak i pomocniczy sygnał Keyphasor do innych modułów w szafie. System z więcej niż czterema wejściami Keyphasor może używać konfiguracji sparowanej, pod warunkiem, że nie ma więcej niż czterech podstawowych sygnałów wejściowych Keyphasor. Konfiguracja sparowana wymaga dwóch kolejnych pozycji monitorowania w pozycjach górnej/dolnej lub obu pozycjach w połowie gniazda. Cztery moduły Keyphasor zaakceptują cztery podstawowe i cztery zapasowe kanały wejściowe i zapewnią cztery kanały wyjściowe (jeden na moduł). Możliwa jest również konfiguracja dwóch sparowanych i jednego niesparowanego (łącznie trzy moduły Keyphasor). W takiej konfiguracji użytkownik może skonfigurować jeden niesparowany Keyphasor (zamówić albo dwie opcje 2-kanałowe, albo jedną 1-kanałową i jedną 2-kanałową)

Moduł We/Wy Keyphasor izolowany jest przeznaczony do zastosowań, w których sygnały Keyphasor są połączone równolegle z wieloma urządzeniami i wymagają izolacji od innych systemów, takich jak system sterowania. Izolowany moduł We/Wy został stworzony specjalnie dla aplikacji z przetwornikami magnetycznymi, ale jest kompatybilny i zapewni izolację dla aplikacji Proximitor*, o ile zapewnione jest zewnętrzne zasilanie.

Celem tego modułu We/Wy było przede wszystkim mierzenie prędkości wału, a nie fazy. Moduł może zapewniać pomiary fazy, ale to We/Wy wprowadza nieznacznie większe przesunięcie fazowe niż wersja We/Wy nieizolowana. Rysunek 1 pokazuje wielkość przesunięcia fazowego, które izolowane moduły We/Wy dodadzą przy różnych prędkościach maszyny.

Ulepszone funkcje produktu obejmują generowanie sygnałów zdarzeń raz na obrót z wejść wielu zdarzeń na obrót, oprogramowanie układowe z możliwością aktualizacji w terenie oraz raportowanie danych zarządzania zasobami.
