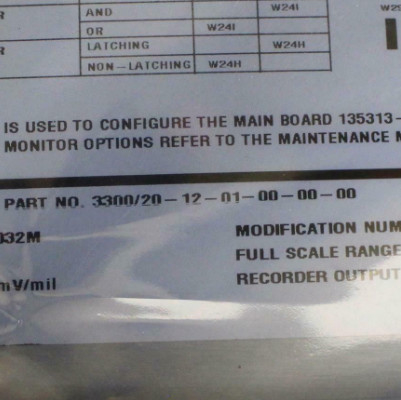

Produkt:Bently Nevada 3300/20-03-01-01-00-00 Monitor pozycji podwójnego pchnięcia

Opis
Monitor pozycji podwójnej siły napędowej 3300/20 zapewnia wczesne ostrzeganie o awarii łożyska napędowego.Ciągle mierzy i monitoruje dwa niezależne kanały pozycji osiowej wału w stosunku do odległości osiowych w maszynieW idealnym przypadku, sondy osiowe są zainstalowane w celu obserwacji obroży
bezpośrednio, w związku z czym pomiar przedstawia położenie obroża w stosunku do wolności łożyska napędowego.

Ostrzeżenie
Ponieważ pomiary siły napędowej wykonywane są poprzez obserwację napięcia przepustowego sondy zbliżeniowej użytej jako wejście,usterka przetwornika (przepadek poza zasięgiem) może być interpretowana przez monitor jako ruch pozycji napędu i skutkować fałszywym alarmem napęduZ tego powodu, Bently Nevada LLC. nie zaleca użycia pojedynczej sondy do zastosowań pozycji pchnięcia. these applications should use two proximity probes observing the same collar or shaft and configure the monitor as AND voting whereby both transducers must simultaneously reach or exceed their alarm setpoints for the monitor’s alarm
Ten system głosowania 2 na 2 (znany również jako głosowanie AND) zapewnia optymalną ochronę zarówno przed fałszywymi podróżami, jak i pominięciami.Podczas gdy monitor 3300/20 może być zaprogramowany do głosowania pojedynczego (OR) lub podwójnego głosowania (AND), podwójne głosowanie jest zdecydowanie zalecane dla wszystkich zastosowań pozycji napędowej.

Ostrzeżenie
Niewłaściwe ustawienie przetwornika może uniemożliwić alarmowanie monitora (brak ochrony maszyny).Dla właściwej regulacji, postępuj zgodnie z instrukcjami zawartymi w instrukcji obsługi.

Informacje o zamówieniu

Monitor pozycji podwójnego pchnięcia
3300/20-AXX-BXX-CXX-DXX-EXX
Opis opcji

A: Opcja zasięgu w pełnej skali
0 1 25 0 25 ml
0 2 30-0-30 ml
0 3 40-0-40 ml
0 5 50-0-50 ml
0 6 75-0-75 ml
1 1 0,5-0-0,5 mm
1 2 1,0-0-1,0 mm
1 3 2,0-0-2,0 mm

B: Opcja wejścia przetwornika
0 1 3300 lub 7200 systemy Proximitor®, 200 mV/ml (tylko zakresy 01, 02, 03, 11 i 12).
0 2 7200 11 mm (nie 3300XL)
System zbliżania, 100 mV/ml
0 3 7200 14 mm lub 3300 HTPS
Systemy zbliżające, 100 mV/ml
0 4 3000 Proximitor® 200 mV/ ml
(Przesyłowiec napięcie wyjściowe w zasilaczu musi być ustawione na 18 Vdc lub użyć konwertera mocy. Tylko zakres 01 i 11)
0 5 3300XL NSv i 3300 RAM Proximitor Sensor, 200 mV/mil (tylko w zakresie 01 i 11).

C: Opcja przekaźnika alarmowego
0 0 Brak przekaźników
0 1 Epoxy zamknięte
0 2 Hermetycznie zamknięte
0 3 Quad Relay (tylko epoksydowane)
0 4 Monitor zapasowy bez SIM/SIRM

D: Opcja zatwierdzenia agencji
0 0 Nie wymagane
0 1 CSA/NRTL/C
0 2 Samocertyfikacja ATEX

E: Opcja bariery bezpieczeństwa
0 0 Brak
0 1 Zewnętrzne
0 2 Wewnętrzne
