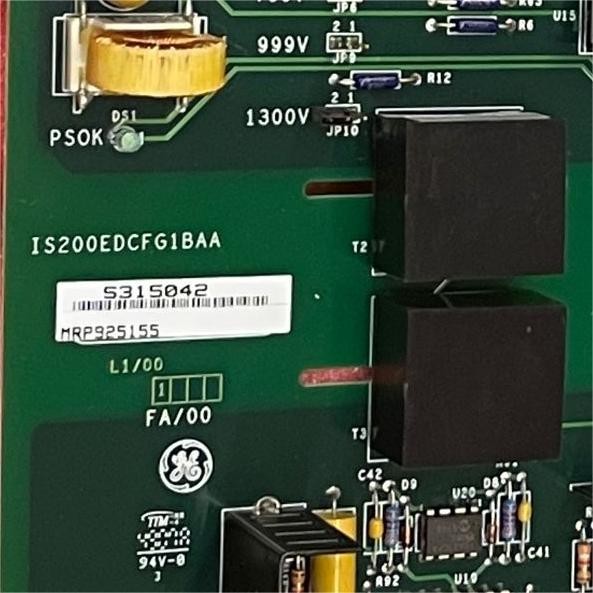

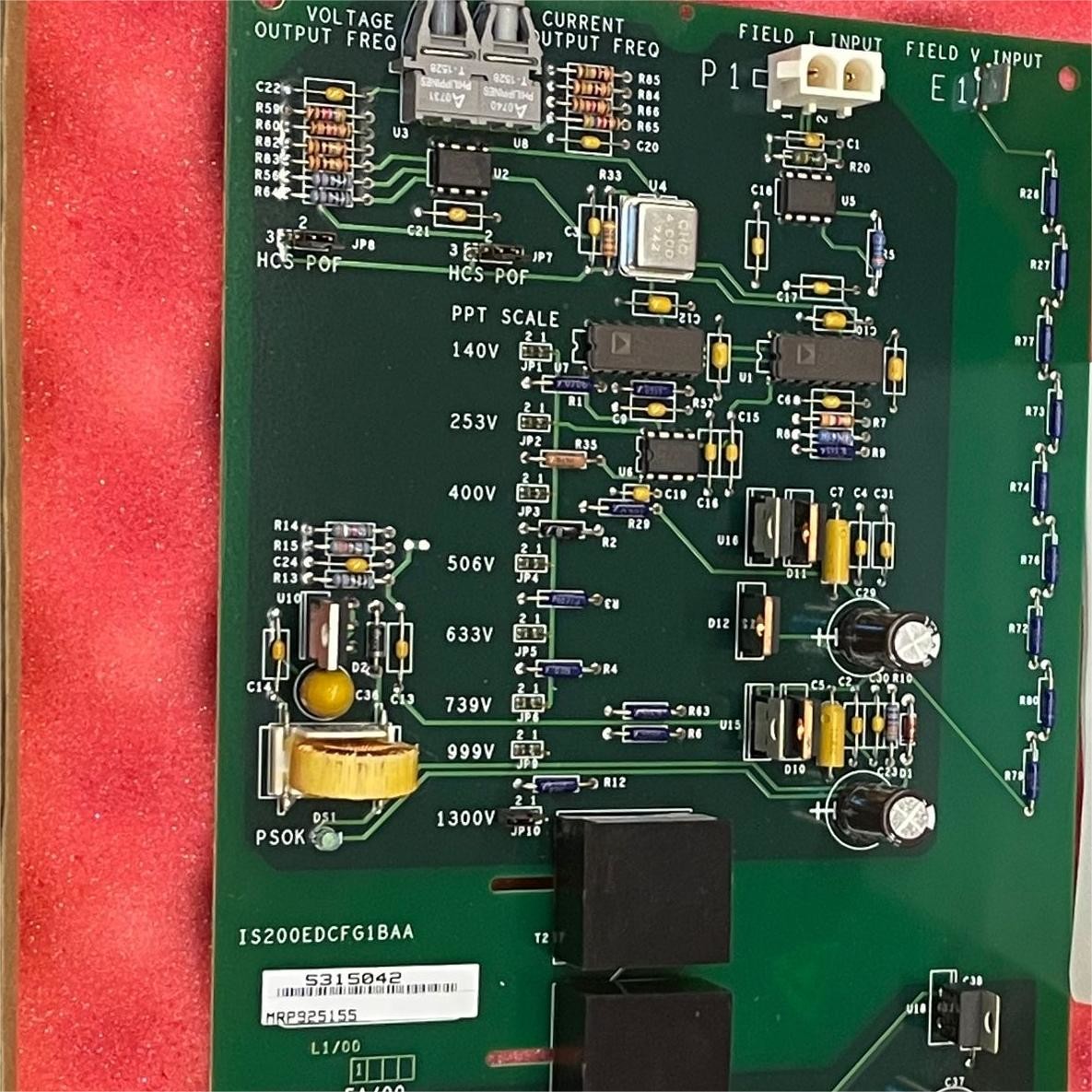

Produkt:General Electric Mark VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER

Opis

GE IS200EDCFG1BAA jest częściąEX2100 System kontroli pobudzenia,Płyty zwrotne Exciter DC opracowane przez GE.

Płyty EDCF mierzą prąd i napięcie podniecające na mostku SCR w układzie napędowym serii EX2100.służy jako interfejs z płytą EISB za pośrednictwem szybkiego złącza światłowodowegoNieodłączną częścią tablicy jest wskaźnik LED, który zapewnia wizualne informacje zwrotne, że zasilanie działa prawidłowo.

Zakres sygnału i sterowanie: częstotliwość wyjścia VCO jest bezpośrednio proporcjonalna do amplitudy sygnału napięcia wejściowego.VCO skutecznie przekłada zmiany prądu pola na odpowiednie zmiany częstotliwości wyjściaTa modulacja częstotliwości zapewnia dynamiczną reprezentację stanu prądu pola, umożliwiając precyzyjne monitorowanie i kontrolę w systemie sterowania.

Przetwarzanie sygnału: sygnał niskiego poziomu generowany przez shunt prądu stałego jest wprowadzany do specjalistycznego obwodu znanego jako wzmacniacz różnicowy.Ten wzmacniacz jest odpowiedzialny za wzmacnianie sygnału, zapewniając jednocześnie wzmacnianie różnicowe w celu zwiększenia jego dokładności i wytrzymałościNapięcie wyjściowe z wzmacniacza różnicowego jest starannie regulowane i waha się od -5 V do +5 V.

Integracja oscylatora sterowanego napięciem: regulowane napięcie wyjściowe z wzmacniacza różnicowego służy jako sygnał wejściowy do oscylatora sterowanego napięciem (VCO).VCO jest oscylatorem elektronicznym, którego częstotliwość drgań jest sterowana przez wejście napięciaW tym kontekście VCO dostosowuje swoją częstotliwość drgań w zależności od wielkości napięcia wejściowego otrzymanego z wzmacniacza.
