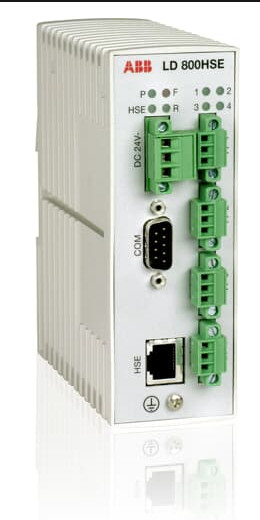

ABB LD 800 HSE FOUNDATION Fieldbus Urządzenie łączące LD 800HSE
ABB LD 800 HSE
,urządzenie łączące FOUNDATION Fieldbus
Produkt:ABB LD 800 HSE FOUNDATION Fieldbus Urządzenie łączące LD 800HSE Fabrycznie nowe opakowanie
Urządzenie łączące LD 800HSE służy jako brama między urządzeniami polowymi na łączach H1 a podsiecią HSE.
LD 800HSE umożliwia dostęp do urządzeń obiektowych podłączonych do FOUNDATION Fieldbus (FF) z systemów nadzoru i sterowania oraz konsol zarządzających.Urządzenie kwalifikuje się do pracy redundantnej, w której odpowiednie porty H1 dwóch urządzeń łączących są podłączone do jednego łącza H1.Oddzielne łącze redundancyjne między podstawowymi i dodatkowymi urządzeniami łączącymi zapewnia niezawodne przełączanie awaryjne i monitorowanie nadmiarowości.
Dostępne są dwie różne wersje, jedna do stref bezpiecznych, a druga do stref niebezpiecznych.
Korzyści
- Zapewnia połączenie między protokołem High Speed Ethernet (HSE) FF a maksymalnie czterema łączami H1
- Przejrzysta konfiguracja podłączonych urządzeń H1 z systemu hosta
- Umożliwia dostęp do bloków w urządzeniach H1 (klient/serwer)
- Cztery niezależne nadrzędne łącza H1 (LAS)
- Publikuj/Subskrybuj (H1) (do 4 podcykli)
- Ponowna publikacja danych z jednego łącza H1 do drugiego lub z H1 do HSE
- Aktualizacja oprogramowania przez pobranie
| Dane techniczne LD 800HSE | ||
| Konstrukcja mechaniczna | Wymiary | (długość x wysokość x szerokość) 47x131x111mm, montowany na szynie DIN 35 mm |
| Waga | około.0,4 kg | |
| Stopień ochrony | IP 20 | |
| Warunki środowiska | Temperatura robocza | 0°C ... +55°C, niepionowy montaż i utrudnione powietrze konwekcja może obniżyć górną granicę temperatury |
| Temperatura przechowywania | −20°C ... +70°C | |
| Wilgotność względna | 0% ... 95%, bez kondensacji | |
| Interfejs Ethernet | Liczba kanałów | 1 |
| Port | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Stawki transferowe | 10 Mbit/s lub 100 Mbit/s (automatyczne wykrywanie) | |
| Interfejs magistrali polowej H1 | Liczba kanałów | 4 |
| Porty | FF H1 3-biegunowe zaciski śrubowe (wtykowe) sprzęgło transformatorowe izolowane galwanicznie |
|
| Profil warstwy fizycznej | typ 114, standardowa sygnalizacja zasilania, zasilane oddzielnie, nieiskrobezpieczne | |
| Szybkość transmisji | 31,25 kb/s | |
| Interfejs szeregowy | Port | 9-pinowy męski SubD RS-232, 115,2 kbit/s |
| Certyfikaty | Zgodność CE wg.Dyrektywy EMC 2004/108/EG (EMC), 2006/95/EG (niskie napięcie) i 94/9/EG (ATEX) Kompatybilność elektromagnetyczna (EMC) wg.do.FCC część 15 podczęść B klasa A, Sprzęt informatyczny VCCI klasy 2 2002 Wstrząsy i wibracje wg.zgodnie z DIN IEC68 część 2 Powłoka G3 wg.zgodnie z ANSI/ISA 71.04, EN60068-2-60 |
|
| Certyfikaty (tylko LD 800HSE EX) |
Certyfikacja lokalizacji niebezpiecznych: |
|
