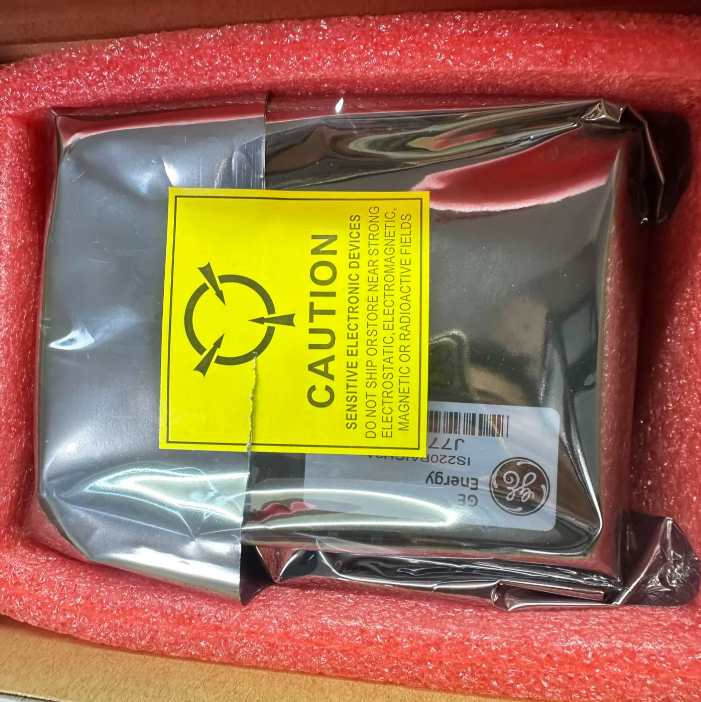

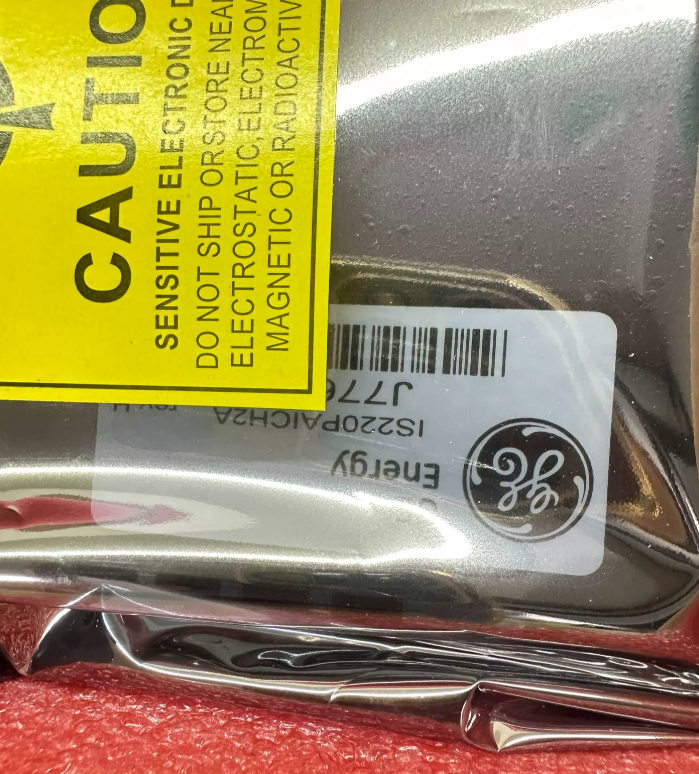

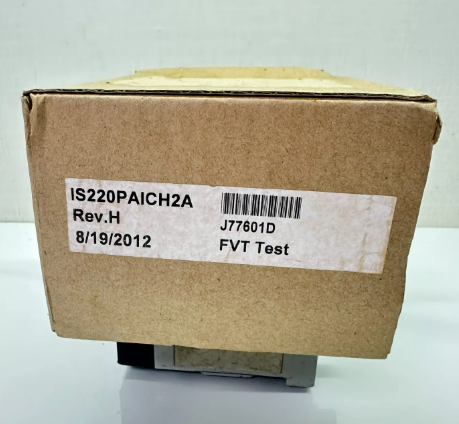

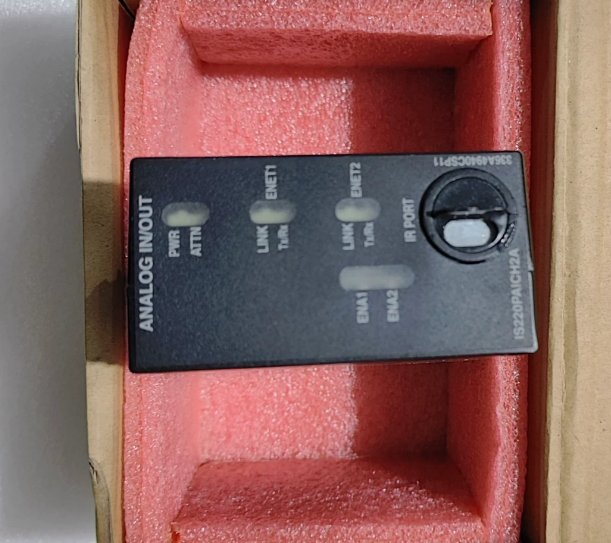

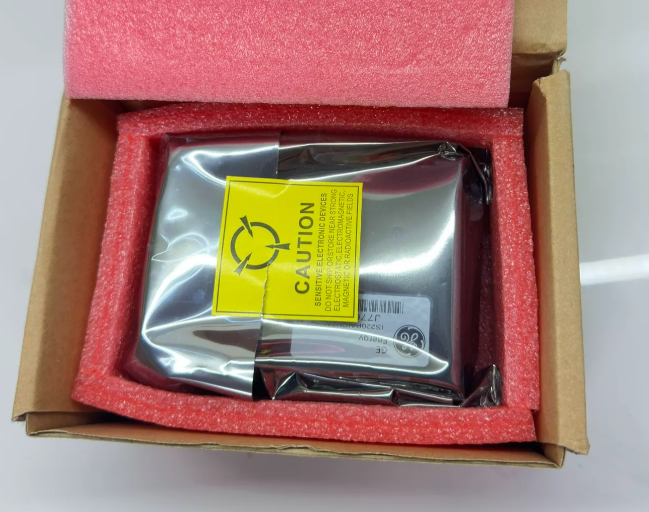

IS220PAICH2A General Electric Mark VIe

IS220PAICH2A to wysokowydajny moduł analogowych wejść/wyjść (Analog I/O Pack) szeroko stosowany w turbinach gazowych, turbinach parowych i różnych zastosowaniach sterowania procesami przemysłowymi. Moduł ten nie jest tradycyjną pasywną kartą akwizycji danych, lecz inteligentnym urządzeniem front-end z możliwościami aktywnej komunikacji.

Zazwyczaj jest instalowany w szafie VME i podłączany bezpośrednio do płyty terminalowej za pomocą złącza DC-37-pin, służąc jako kluczowe połączenie między światem fizycznym (czujniki i aktuatory terenowe) a logiką cyfrową (systemy sterowania). Jako "strażnik sygnału" i "precyzyjny tłumacz" systemu Mark VIe, jego głównym zadaniem jest konwersja sygnałów analogowych z przemysłu na wysokiej jakości dane cyfrowe, które system sterowania może zrozumieć.

• Wysokiej gęstości konfiguracja wielokanałowa: Zapewnia 10 analogowych kanałów wejściowych i 2 wyjścia pętli prądowej
• Wysokoprecyzyjna konwersja analogowo-cyfrowa: Moduł wykorzystuje 24-bitowy przetwornik ADC Σ-Δ (analogowo-cyfrowy) i 16-bitowy przetwornik DAC, z dokładnością ≤ ±0,05% FS (pełna skala) i dokładnością pomiaru lepszą niż ±0,1%
• Przemysłowa izolacja elektryczna i ochrona: Zapewnia napięcie izolacji 2500 Vrms między kanałami oraz między kanałami a masą, skutecznie blokując zakłócenia pętli masy i szumy współbieżne
• Inteligentna diagnostyka i komunikacja HART: Każdy kanał wejściowy natywnie obsługuje protokół HART i dekodowanie sygnałów nałożonych
• Podwójna komunikacja Ethernet i architektura redundantna: Wyposażony w podwójne porty Ethernet TSN 100 Mbps (RJ45), obsługujące protokół Precision Time Protocol (PTPv2) IEEE 1588
• Możliwość wymiany w trakcie pracy i szeroki zakres temperatur: Obsługuje funkcję wymiany w trakcie pracy (hot-swap), umożliwiając wymianę modułów podczas pracy systemu
• Zakres temperatur pracy obejmuje od -40°C do +85°C (niektóre modele obsługują od -40°C do +70°C)

Duża elektrownia zastosowała moduł IS220PAICH2A w swoich turbinach gazowych 9HA.02 do budowy systemu monitorowania cyfrowego bliźniaka, instalując ponad 3000 precyzyjnych czujników tworzących sieć monitorowania wielofizycznego.
