Typowa maszyna ICS Triplex T8442 Trusted TMR Speed ​​Monitor AB Rockwell

Produkt:ICS Triplex T8442

Wiarygodny TMR Speed Monitor AB Rockwell w dobrej jakości

Monitor prędkości Trusted® T8442 TMR monitoruje prędkość wału i przyspieszenie obracającej się maszyny.Typowe zastosowania maszyn obejmują turbiny parowe i gazowe, pompy napędoweModuł monitorowania prędkości T8442 w systemie zaufanego zapewnia możliwość kontroli prędkości turbiny niezależnie od funkcji ochrony maszyn.

Czas reakcji systemu jest często krytyczny dla tego typu aplikacji.W celu zminimalizowania opóźnień w przetwarzaniu T8442 działa jako samodzielny podsystem kontroli odpornej na usterki w środowisku System zaufania.

Każda maszyna T8442 posiada trzy grupy monitorowania i sterowania, z których każda zapewnia urządzenia monitorowania prędkości i sterowania wyłączaniem wymagane dla jednej maszyny obracającej się.Do trzech pociągów turbinowych może być obsługiwany przez jeden T8442Jedna grupa obracających się maszyn składa się z trzech oddzielnych kanałów wejściowych prędkości trójmodularnej redundantnej (TMR) i dwóch oddzielnych czterodostępnych, odpornych na usterki konstrukcji napędu wyjściowego.Turbiny o więcej niż trzech zwiększających prędkość mogą być obsługiwane poprzez połączenie grup monitorowania i sterowania.

Charakterystyka:

• Trzy grupy maszyn obrotowych.

• Trzy wejścia prędkości z trzema redundantnymi modułami (TMR) na grupę obracających się maszyn.

• aktywne lub bierne wejścia prędkości sondy.

• Dwie czterokrotnie redundantne, odporne na usterki, wolne od woltów struktury wyjściowe sterowania wyłączeniem na grupę obracających się maszyn.

• 2500 V odporność impulsowa na barierę izolacyjną opto/galwaniczną.

• Izolacja galwaniczna pomiędzy wejściami/wyjściami pola.

• Raportowanie zdarzeń na pokładzie z rozdzielczością 1 ms.

• konfiguracja modułu gotowego na gorąco przy użyciu gniazda towarzyszącego.

• Wdrożona przez sprzęt tolerancja błędów (HIFT).

• Światła LED z panelu przedniego wskazują stan modułu, tryb pracy i stan wejścia/wyjścia grupy obracającej się maszyny.

• Certyfikat TϋV IEC 61508 SIL 3.

Zalecane produkty:

Oto nasze marki:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

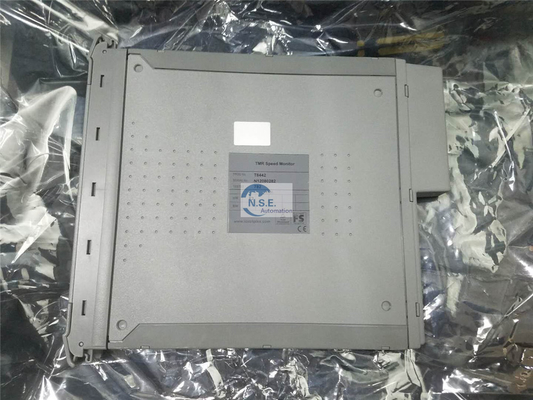

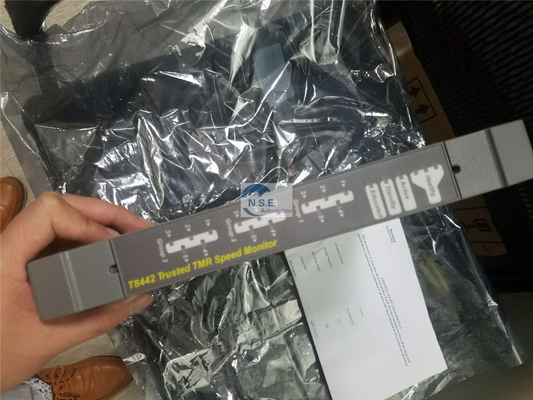

Zdjęcia produktów:
