Standardowe części zamienne PLC Bailey ABB IEPAS02, 24 moduły mocy systemu AC

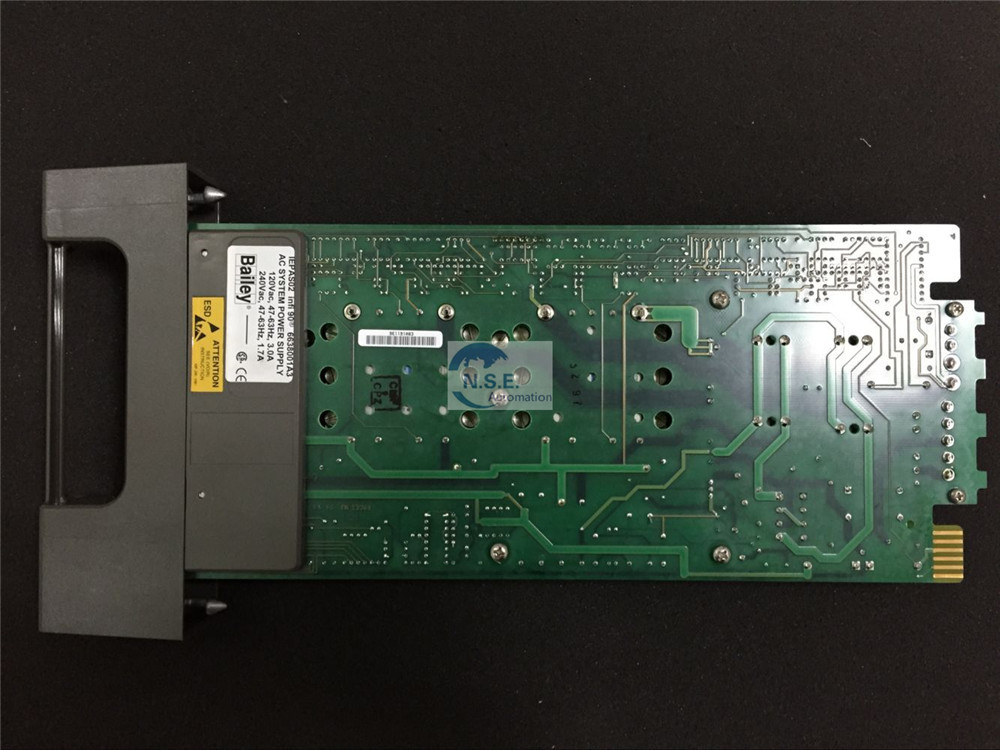

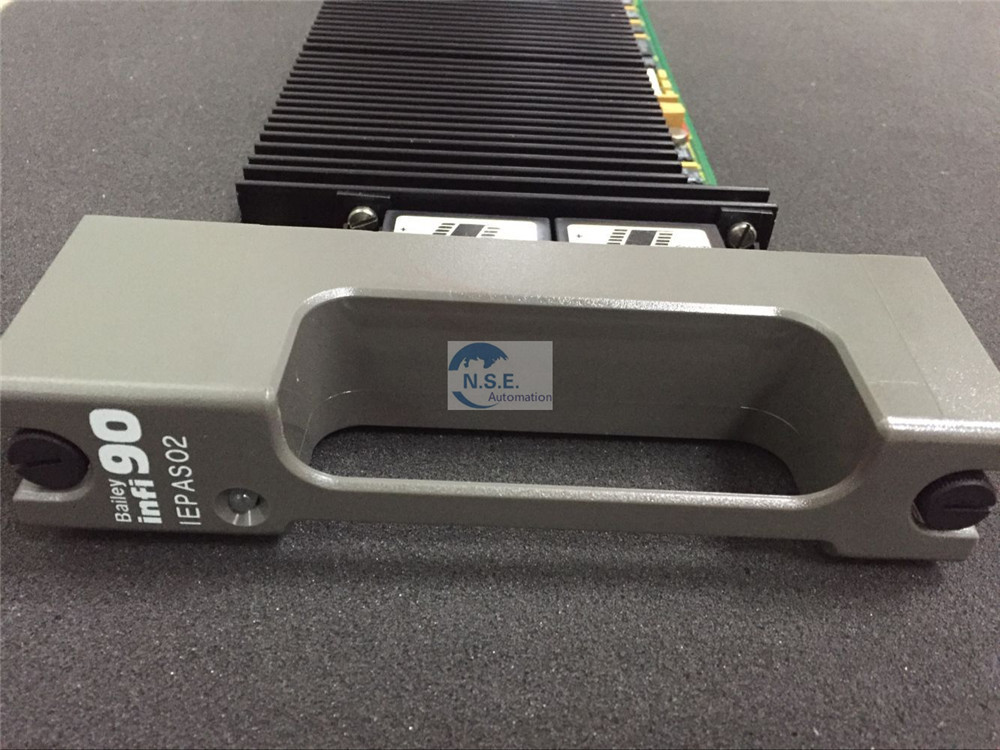

Produkt:Bailey ABB IEPAS02

MODUŁ ZASILANIA +5, +/- 15, Moduł zasilania systemu 24 AC

Opis:

Moduł zasilania systemu IEPAS02 przekształca napięcie 120/240 VAC na płycie montażowej MMU na napięcie pierwotne o wartości nominalnej 325 VDC.Przetwornice DC-DC zamieniają napięcie pierwotne na wtórne regulowane napięcia +5, +15, -15 i +24 VDC.Napięcia te przechodzą przez szynę zasilającą systemu do innych jednostek montażowych modułów w celu dystrybucji do modułów sterowania procesem (patrz rysunki 2-2 i 2-3).Moduły mocy można wkładać lub wyjmować z jednostki montażowej podczas zasilania.

Przed wymianą modułu zasilania IEPAS01 lub IEPAF01 na moduł zasilania IEPAS02 lub IEPAF02 przeczytaj informacje w Załączniku E. Moduły zasilania można wyjmować pod napięciem.Przed wyjęciem modułu zasilania należy zawsze włożyć nowy moduł zasilania.

Moduły mocy IEPAS02 i IEPAF02 są kompatybilnymi zamiennikami odpowiednio dla modułów mocy IEPAS01 i IEPAF01.Moduły IEPAS02 i IEPAF02 mają ulepszenia konstrukcyjne i funkcje, które nie są dostępne w poprzednich modułach mocy.Informacje zawarte w tym dodatku dotyczą wymiany modułów mocy IEPAS01 i IEPAF01 na moduły mocy IEPAS02 i IEPAF02.

Moduł IEPAS02 może bezpośrednio zastąpić moduł zasilania IEPAS01 we wszystkich zastosowaniach.Ponieważ IEPAS02 może dostarczyć więcej mocy, nie ma niedoboru mocy podczas wymiany modułu IEPAS01 na moduł IEPAS02.Moduł IEPAF02 może bezpośrednio zastąpić moduł IEPAF01 we wszystkich zastosowaniach.Moc wyjściowa tych modułów jest równa.
