Two Channel Bently Nevada Parts 3500 25 Keyphasor Modules 149369-01 + 125800-01 / 135473-01

Produkt:Moduły Keyphasor Bently Nevada 3500/25

149369-01+125800-01/135473-01

Ulepszony moduł Keyphasor 3500/25 to dwukanałowy moduł o połowie wysokości, używany do dostarczania sygnałów Keyphasor do modułów monitorów w szafie 3500.Moduł odbiera sygnały wejściowe z sond zbliżeniowych lub przetworników magnetycznych i przetwarza je na cyfrowe sygnały Keyphasor, które wskazują, kiedy znak Keyphasor na wale pokrywa się z przetwornikiem Keyphasor.System ochrony maszyn 3500 może przyjąć do czterech sygnałów Keyphasor w normalnej konfiguracji i do ośmiu sygnałów Keyphasor w konfiguracji sparowanej.

Enhanced Keyphasor Module to ulepszony moduł systemu 3500.Oferuje rozszerzone możliwości przetwarzania sygnału Keyphasor w porównaniu z poprzednim projektem, zachowując jednocześnie pełną kompatybilność wsteczną pod względem formy, dopasowania i funkcji z istniejącymi modułami Keyphasor do użytku w starszych systemach.Moduł Keyphasor, PWA 125792-01, został całkowicie zastąpiony zaktualizowanym modułem 149369-01.

Gdy systemowe wejście Keyphasor jest wymagane dla aplikacji Triple Modular Redundant (TMR), system 3500 powinien wykorzystywać dwa moduły Keyphasor.W tej konfiguracji moduły pracują równolegle, dostarczając główny i dodatkowy sygnał Keyphasor do innych modułów w stojaku.

System z więcej niż czterema wejściami Keyphasor może wykorzystywać sparowaną konfigurację, pod warunkiem, że nie ma więcej niż cztery podstawowe sygnały wejściowe Keyphasor.Konfiguracja sparowana wymaga dwóch kolejnych pozycji monitorowania w górnej/dolnej lub obu pozycjach półszczeliny.Cztery moduły Keyphasor obsługują cztery podstawowe i cztery rezerwowe kanały wejściowe oraz zapewniają cztery kanały wyjściowe (po jednym na moduł).Możliwa jest również konfiguracja dwóch sparowanych i jednego niesparowanego (łącznie trzy moduły Keyphasor).W takiej konfiguracji użytkownik może skonfigurować jeden niesparowany Keyphasor (zamówić opcję dwa 2-kanałowe lub jeden 1-kanałowy i jeden 2-kanałowy)

Części zamienne

149369-01 Ulepszony moduł keyphasora

Uwaga: Ten moduł można zamówić jako bezpośredni zamiennik modułu Keyphasor 125792-01.125800-01 Moduł wejścia/wyjścia Keyphasor (zaciski wewnętrzne)

126648-01 Moduł wejścia/wyjścia Keyphasor (zaciski zewnętrzne)

125800-02 Izolowany moduł wejść/wyjść z fazami klawiszy (zaciski wewnętrzne) (przeznaczony do użytku z przetwornikami magnetycznymi)

126648-02 Izolowany moduł wejścia/wyjścia Keyphasor (zaciski zewnętrzne) (przeznaczony do użytku z przetwornikami magnetycznymi)

135473-01 Moduł we/wy Keyphasor (wewnętrzne bariery i wewnętrzne zakończenia.

04425545 Uziemiający pasek na nadgarstek (jednorazowego użytku)

00580438 Złącze Header, zakończenie wewnętrzne, 4-pozycyjne, zielone

00502133 Listwa złącza, zakończenie wewnętrzne, 12-stykowe, niebieskie 129770-01 Instrukcja obsługi modułu Keyphasor

Hot sprzedaje produkty:

125720-01

125760-01

125768-01

125800-01 Moduł wejścia/wyjścia z kluczem fazowym

125840-01 ZASILACZ 3500/15 WYSOKIE NAPIĘCIE

126648-01 MODUŁ WE/WY KLAWIATURY

128229-01 Proximitor sejsmiczny moduł we/wy

133323-01 MODUŁ OBROTOMIERZA

133396-01 MODUŁ IO ZABEZPIECZENIA PRZED NADMIERNĄ PRĘDKOŚCIĄ

135137-01 Moduł we/wy pozycji

135473-01 Bariera Keyphasor Moduł I/O

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Jesteśmy jednym z największych dystrybutorów PLC, kontrolera, przetwornicy częstotliwości, konwertera, serwosilnika, ekranu dotykowego, wyświetlacza, napędu, oprogramowania. Moduł wejściowy, moduł wyjściowy i modulujący system sterowania.Marki: ALLEN-BRADLEY, ABB, GE, ICS TRIPLEX, FANUC, TRICONEX, OMRON, SCHEIDER, SIEMENS, Bently Nevada, WESTINGHOUSE I FOXBORO

Link do pobrania arkusza danych:

3500-25 Karta katalogowa rozszerzonego modułu Keyphasor — 1415...

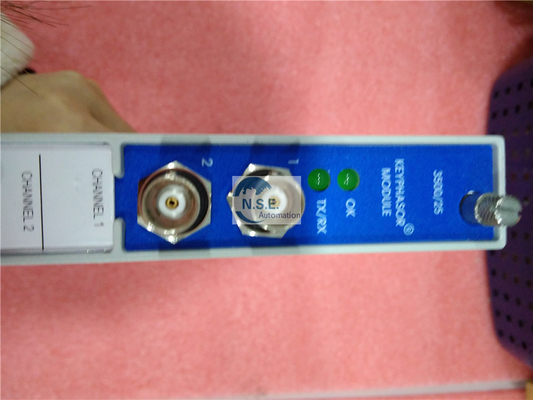

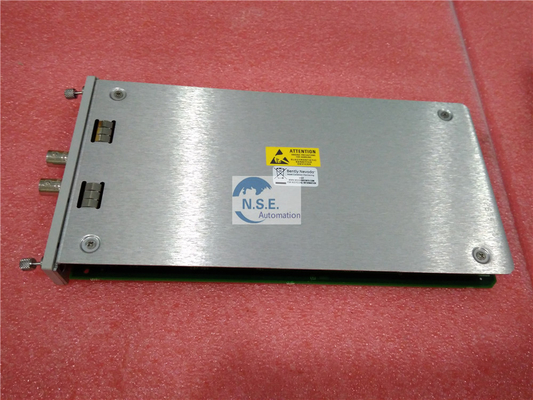

Zdjęcia:
