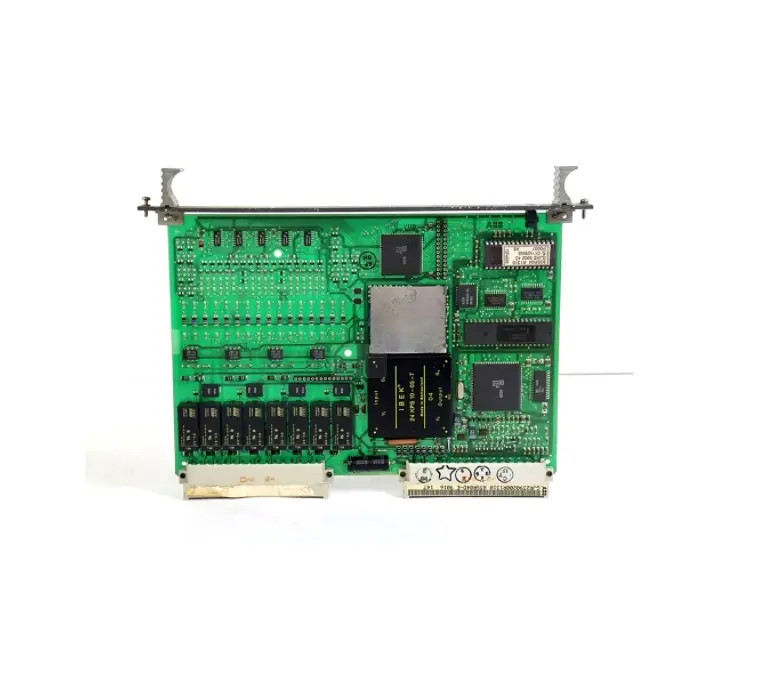

Produkt:Moduł sterowania ABB 83SR04C-E GJR2390200R1411

Opis

Opisany moduł wydaje się być wszechstronnym modułem sterowania stosowanym do różnychzadania sterowania binarnego i analogowegow różnych poziomach kontroli, w tymsterowanie napędem,kontrola grupowa, orazsterowanie jednostkąPoniżej znajduje się podsumowanie i wyjaśnienie jego cech, funkcji i zastosowań:

Kluczowe cechy i funkcje:

1. Zadania kontrolneModuł służy do przechowywaniaProgramyktóre zarządzają zarównopodwójnea takżeanalogowe funkcje sterowania. Może obsługiwać różnorodne zadania kontrolne, w tym:
   • System sterowania napędemdla napędów jednostronne.
   • System sterowania napędemdla silników napędowych i zaworów magnetycznych.
   • Kontrola grup funkcji binarnych(takie jak sekwencyjne i logiczne sterowanie).
   • 3-stopniowe sterowaniedla różnych rodzajów operacji.
   • Uwarunkowanie sygnałuw celu poprawy dokładności sygnału lub dostosowania sygnałów do dalszego przetwarzania.
2. Sposoby działaniaModuł obsługuje trzy różne tryby działania, z których każdy jest odpowiedni do różnych scenariuszy sterowania:
   • Tryb sterowania binarnego (z podstawowymi funkcjami analogowymi): Ten tryb działa z zmiennym czasem cyklu i obsługuje sterowanie binarne (stan włączony/wyłączony lub logiczny) oraz podstawowe funkcje sterowania analogowego.
   • Tryb sterowania analogowy (z sterowaniem binarnym)W tym trybie czas cyklu jest stały i wybieralny.
   • Tryb kondycjonowania sygnału: Używany do modyfikacji sygnałów, ten tryb działa z stałym czasem cyklu i może wyprowadzać "bit zakłócenia" w celu wskazania wszelkich błędów lub problemów z przetwarzaniem sygnału.
3. Program użytkownika i pamięć: Program użytkownika modułu jest przechowywany wpamięć niezłomna (EEPROM)Program można ładować lub zmieniać za pośrednictwemPDDS (system dystrybucji danych o procesie)wykorzystując system autobusów, co sprawia, że moduł jest elastyczny i łatwy do ponownej konfiguracji.
4. Automatyczne przydzielanie adresów: Moduł automatycznie ustala swój adres po podłączeniu dowielofunkcyjna stacja przetwarzania, uproszczając instalację i konfigurację bez konieczności ręcznej konfiguracji adresu.
5. Sprawdzanie błędów i parytetModuł posiada wbudowaną kontrolę błędów w celu sprawdzenia integralności komunikacji.Dodaje bity parytetowe do telegramów wysyłanych do autobusu w celu zapewnienia bezbłędnej transmisji danych.
6. Zasilanie i napięcieModuł działa z+24 V prądu stałegoWykorzystuje się w tym celu różne poziomy napięcia (US11, US21, US31, US41) do zasilania interfejsów procesów.Te napięcia są zabezpieczone przed zwarciem i zaprojektowane tak, aby uniknąć interakcji między różnymi poziomami zasilania.
7. Diagnostyka i wskaźnikiModuł zapewnia diagnostykę poprzezWskaźniki LEDna przednim panelu:
   • ST (zaburzenia): Światło to sygnalizuje zakłócenia wewnątrz modułu lub w komunikacji danych z modułem.
   • SG (zakłócenie modułu): wskazuje problemy lub usterki w samym module.
8. InterfejsyModuł obejmuje:4 interfejsy sprzętoweInterfejsy te są zaprojektowane do elastycznej łączności i pracy w systemach przemysłowych, umożliwiając sterowanie i monitorowanie.

Zastosowanie:

Moduł może być stosowany w różnych systemach automatyki i sterowania przemysłowego w zastosowaniach takich jak:

• Sterowanie napędem:
  • W celu sterowania napędami jednostronne, uruchomieniami i zawory magnetyczne, moduł ten zapewnia niezbędne warunki sygnału i logikę sterowania.
• Kontrola sekwencyjna i logiczna:
  • Tryb sterowania grupą funkcji binarnych jest używany do wdrożeniasekwencyjne sterowanie logikąlubkontrolę stopniowąW celu uzyskania odpowiednich wyników, należy przeprowadzić analizę, aby określić, w jaki sposób można wykorzystać te wyniki.
• Uwarunkowanie sygnału:
  • Moduł może być używany do:warunki sygnału, co jest ważne dla zapewnienia dokładnego przetwarzania sygnałów wejściowych przed ich wysłaniem do sterownika lub innego sprzętu przetwarzającego.
• Trzykrotny system kontroli:
  • W przypadku gdy procesy wymagają3-stopniowe sterowanie(np. w układach regulacji temperatury, sterowania silnikiem lub innych układach trójstansowych), moduł ten zapewnia niezbędną funkcjonalność.

Korzyści:

1. Elastyczność: Możliwość wyboru różnych trybów działania ( sterowanie binarne, sterowanie analogowe, klimatyzacja sygnału) sprawia, że moduł jest dostosowany do szerokiego zakresu zastosowań i przypadków użytkowania.
2. Zarządzanie błędami i integralność komunikacji: Wbudowane kontrole parytetu i raportowanie błędów za pośrednictwemWskaźniki LEDprzyczyniają się do zapewnienia niezawodnej komunikacji i integralności systemu, dzięki czemu moduł staje się bardziej wytrzymały w środowiskach przemysłowych.
3. Łatwość integracji: Automatyczne ustawianie adresów i kompatybilność z wielofunkcyjnymi stacjami przetwarzania umożliwiają łatwą integrację modułu z większymi systemami, zmniejszając czas instalacji i złożoność.
4. Kompaktny i niezawodny: Kompaktna konstrukcja i solidna diagnostyka (z wskaźnikami zakłóceń) sprawiają, że moduł ten nadaje się do krytycznych środowisk przemysłowych, w których niezawodność systemu jest niezbędna.

Wniosek:

Moduł ten jest potężnym i elastycznym rozwiązaniem sterowania, które łączysterowanie binarne i analogowe,warunki sygnału, orazsprawdzanie błędówZastosowanie go w różnych zastosowaniach przemysłowych, od sterowania napędem po sekwencyjną logikę i klimatyzację sygnału, czyni go wszechstronnym wyborem dla złożonych systemów automatyki.Z wyłączeniem:, sterowania procesami lub każdej aplikacji wymagającej precyzyjnej kontroli napędów, siłowników lub czujników, moduł ten zapewnia niezawodną, wydajną i elastyczną wydajność.

Dane zamówienia:
83SR04-E/R1210 Numer zamówienia: GJR2390200R1210
