Produkt:ABB 07DC92 GJR5252200R0101 Moduł wejściowy/wyjściowy cyfrowy

Moduł cyfrowego wejścia/wyjścia 07 DC 92 32 konfigurowalne wejścia/wyjścia cyfrowe, 24 V prądu stałego, izolowane elektrycznie w grupach, wyjścia mogą być obciążone 500 mA, autobus systemowy CS31

Celem Moduł cyfrowego wejścia/wyjścia 07 DC 92 jest używany jako moduł zdalny w autobusie systemowym CS31. Zawiera 32 wejścia/wyjścia, 24 V prądu stałego, w 4 grupach o następujących cechach:• Dostęp do danych wejściowych/wyjściowych jest możliwy indywidualnie • jako dane wejściowe• jako wyjście lub • jako wyjście odczytywalne (kombinowane wejście/wyjście) • wyjścia • działają z tranzystorami, • mają nominalne obciążenie 0,5 A i • są chronione przed przeciążeniem i zwarciem.

• Cztery grupy wejścia/wyjścia są elektrycznie odizolowane od siebie nawzajem i od reszty jednostki. • Moduł zajmuje dwa cyfrowe adresy wejścia i wyjścia na autobusie systemowym CS31.Możliwe jest skonfigurowanie jednostki wyłącznie jako modułu wyjściowego. W tym przypadku nie są potrzebne adresy wejściowe. Jednostka działa z napięciem zasilania 24 V DC. Połączenie systemu jest elektrycznie odizolowane od reszty jednostki.Moduł oferuje szereg funkcji diagnostycznych (patrz rozdział "Diagnoza i wyświetlacze").

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsPoniższy rysunek przedstawia połączenie elektryczne modułu wejściowo-wyjściowego.

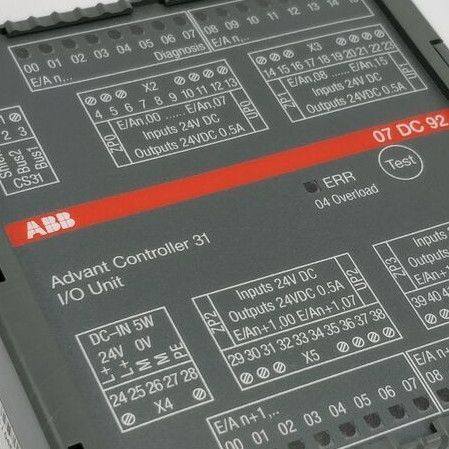

Zdjęcia produktów:
