Produkt:07KT97 GJR5253000R0100 Centralna jednostka przetwarzania

Podstawowa jednostka 07 KT 97 Podstawowa jednostka z maksymalnie 480 kB programu użytkownika + 256 kB danych użytkownika, szyba systemowa CS31, rys. 2.1-1: Podstawowa jednostka 07 KT 97 R0200

Podstawowa jednostka 07 KT 97 R200 jest standardowym urządzeniem dla wszystkich zastosowań.07 KT 95 lub 07 KT 96) oraz z rozszerzoną wydajnością (e).g. 07 KT 97 R260 z połączeniem ARCNET, 07 KT 97 R0220 z połączeniem PROFIBUS i 07 KT 97 R0262 z połączeniem zarówno ARCNET jak i PROFIBUS).Niniejszy dokument opisuje podstawową jednostkę 07 KT 97 R200, a następnie dodaje arkusze danych pozostałych urządzeń, które pokazują tylko różnice.

Funkcjonalność jednostek podstawowych 07 KT 97

Program użytkownika 480 kB Dane użytkownika 256 kB (Flash EPROM)

Wpisy cyfrowe 24 w 3 grupach po 8 jednostek, izolowane elektrycznie

Wyjścia cyfrowe 16 wyjściów tranzystorów w 2 grupach po 8, izolowanych elektrycznie

Wpływy/wyjścia cyfrowe 8 w 1 grupie, izolowane elektrycznie

Wejścia analogowe 8 w 1 grupie, indywidualnie konfigurowalne na 0...10 V, 0...5 V, +10 V, +5 V, 0...20 mA, 4...20 mA, Pt100 (2-przewodowe lub 3-przewodowe), wejścia różnicowe, wejścia cyfrowe

Wyjścia analogowe 4 w 1 grupie, indywidualnie konfigurowalne do 0...10 V, 0...20 mA, 4...20 mA

Interfejsy seryjne COM1, COM 2 jako interfejsy MODBUS oraz do funkcji programowania i testowania

Równoległe interfejsy do łączenia sprzęgłów 07 KP 90 (RCOM), 07 KP 93 (2 x MODBUS), 07 MK 92 (wolnie programowalne)

Interfejs busu systemowego CS31 Zintegrowane sprzęgły patrz następna strona

Zintegrowany licznik dużych prędkości, konfigurowalny z wieloma funkcjami Zintegrowany zegar w czasie rzeczywistym SmartMedia Karta pamięci dla systemu operacyjnego, programu użytkownika i danych użytkownika,Statusy pracy i komunikaty o błędzie napięcie zasilania 24 V prądu stałego Kopie zapasowe danych z akumulatorem litowym 07 LE 90 Oprogramowanie programowe 907 AC 1131

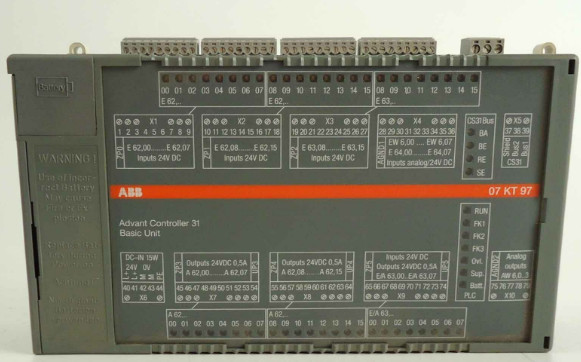

Zdjęcia produktów:
