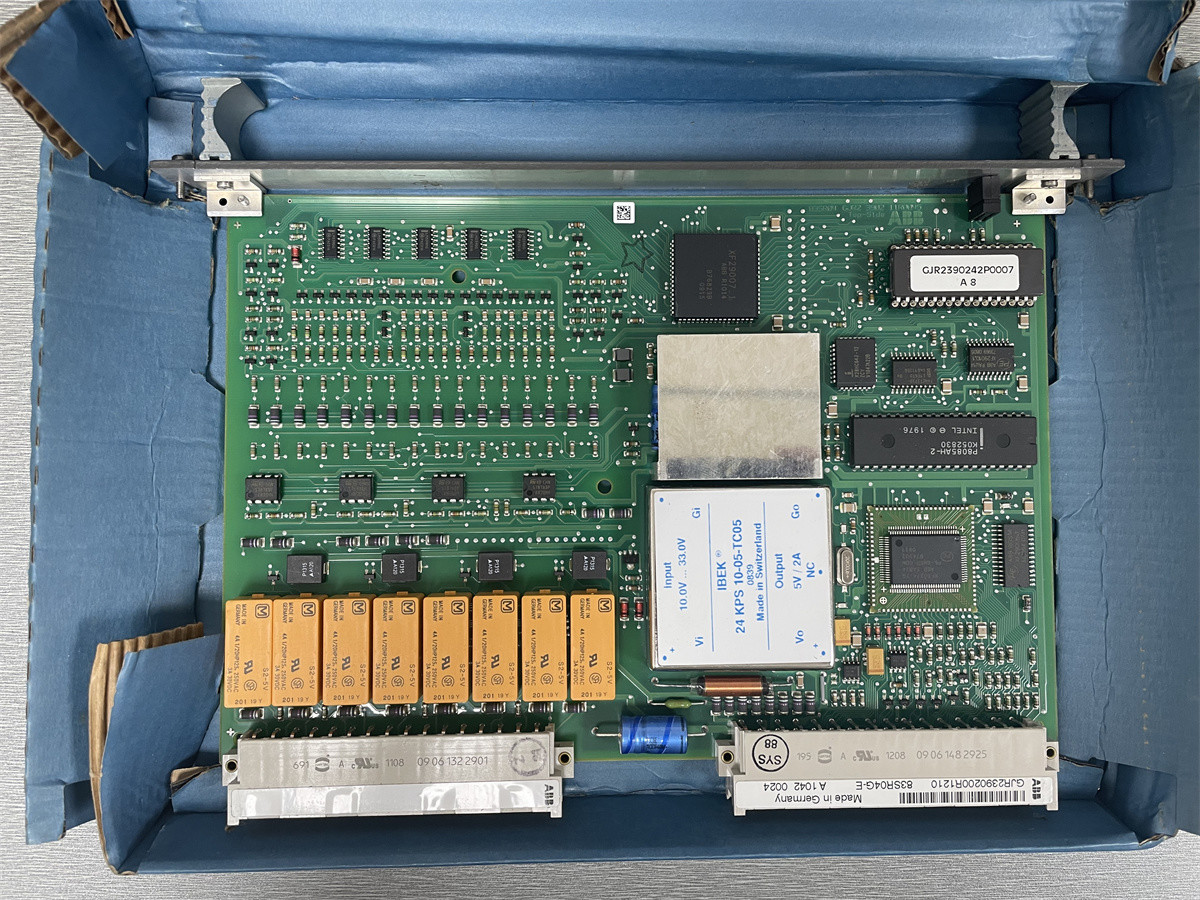

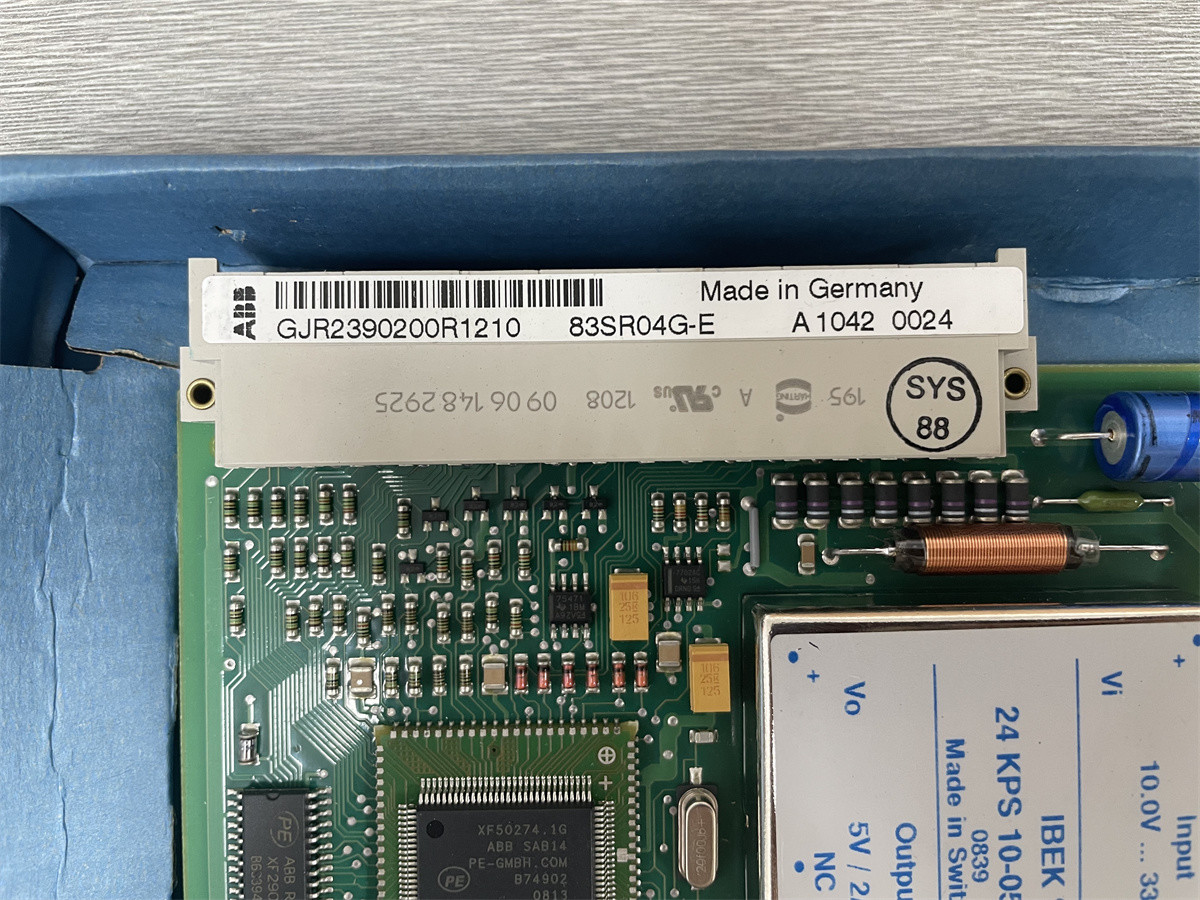

Produkt:83SR04 GJR2390200R1210 83SR04G-E ABB Moduł sterowania obróbką sygnału sterowania binarnego i analogowego

Opis

83SR04G-E to moduł sterowania przetwarzaniem sygnałów systemu sterowania binarnego i analogowego ABB PROCONTROLsystem.poziomy kontroli grup i jednostekMoże być stosowany do następujących zastosowań:
- sterowanie napędem napędów jednostronne
- sterowanie napędem siłowni
- sterowanie napędem zaworów magnetycznych
- Kontrola grup funkcji binarnych (sekwencyjna i logiczna)
- Trzykrotne sterowanie
- Uwarunkowanie sygnału.

Cechy
Adres modułu jest ustawiany automatycznie poprzez podłączenie modułu do stacji PROCONTROL.
Moduł sprawdza, czy telegramy otrzymane za pośrednictwem autobusu stacjonarnego są bezbłędnie przesyłane za pośrednictwem ich bitów parytetowych.
Telegramy wysyłane przez moduł do autobusu są wyposażone w bity parytetowe w celu zapewnienia bezbłędnego przesyłania.
Program użytkownika jest zapisywany w pamięci niezłomnej (EEPROM).
Moduł jest gotowy do działania, gdy tylko zostanie załadowana ważna lista użytkowników.
W celu komunikacji z procesem i urządzeniem rozłącznikowym moduł wymaga następującego napięcia:
USA/USB Napięcie robocze +24 V
rozgałęzione wewnętrznie w następujące napięcia:
US11 Dostarczanie kontaktów interfejsu procesowego 1
US21 Dostarczanie kontaktów interfejsu procesowego 2
US31 Dostarczanie kontaktów interfejsu procesowego 3
US41 Dostarczanie kontaktów interfejsu procesowego 4
Napięcia US11...US41 są zabezpieczone przed zwarciem i zaprojektowane tak, aby zapobiegać wszelkim interakcjom.
Napięcia robocze i zewnętrzne sygnały logiczne są powiązane z przewodnikiem odniesienia Z.
Na przedniej stronie modułu za pomocą diod światłoemitowych są oznaczone następujące oznaczenia:

Zakłócenie ST
Zakłócenie modułu SG

Dioda emitująca światło ST sygnalizuje wszelkie zakłócenia w module i w komunikacji danych z modułem.

Projektowanie modułu
Moduł składa się zasadniczo z:
- Interfejs procesu
- Interfejs stacji-autobusów
- Sekcja przetwarzania

Interfejs procesu
W interfejsie procesowym sygnały procesowe są dostosowywane do poziomu sygnału wewnętrznego modułu.

Interfejs stacja-autobus
W interfejsie autobusu stacji sygnały modułowe są dostosowywane do autobusu.

Sekcja przetwarzania
W celu przetwarzania sygnałów pochodzących z procesu i szlaku moduł jest wyposażony w mikroprocesor, który działa w połączeniu z następującymi obszarami pamięci za pośrednictwem wewnętrznej szlaku modułu.

Dane zamówienia:
83SR04-E/R1210 Numer zamówienia: GJR2390200R1210
