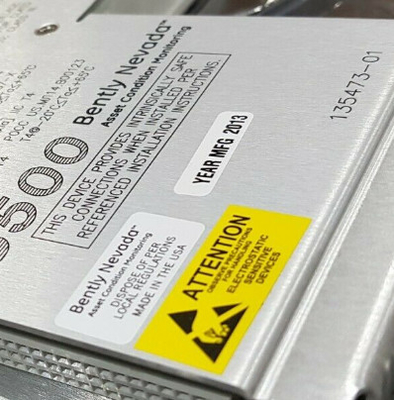

Produkt:Bently Nevada 3500/25-01-03-00 135473-01 Wewnętrzna bariera I/O z wewnętrznymi zakończeniami

Opis
Moduł 3500/25 Enhanced Keyphasor jest półwysokim, dwukanałowym modułem wykorzystywanym do dostarczania sygnałów Keyphasor do modułów monitorów w stojaku 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerSystem ochrony maszyny 3500 może przyjmować do czterech sygnałów Keyphasor w normalnej konfiguracji i do ośmiu sygnałów Keyphasor w konfiguracji pary.

Sygnał klawiszowy to impuls raz na obrót lub wielokrotnie zdarzający się impuls na obrót z wirującego wału lub biegów, który służy do dokładnego pomiaru czasu.Umożliwia to 3500 modułów monitorujących i zewnętrznego sprzętu diagnostycznego do pomiaru prędkości obrotowej wału i parametrów wektorów, takich jak amplituda wibracji 1X i faza.
Zwiększony moduł Keyphasor jest ulepszonym modułem 3500 systemu.Oferuje rozszerzone możliwości przetwarzania sygnałów Keyphasor w stosunku do poprzedniej konstrukcji, zachowując jednocześnie pełną kompatybilność w zakresie formyModuł Keyphasor, PWA 125792-01, został całkowicie zastąpiony zaktualizowanym modułem 149369-01.

W przypadku gdy wymagane jest wejście systemu Keyphasor do aplikacji TMR, system 3500 powinien wykorzystywać dwa moduły Keyphasor.moduły działają równolegle, aby dostarczać zarówno sygnał podstawowy, jak i wtórny Keyphasor do innych modułów w stojakuSystem z większą liczbą sygnałów wejściowych niż cztery sygnały wejściowe Keyphasor może korzystać z konfiguracji sparowanej, pod warunkiem że nie ma więcej niż czterech sygnałów wejściowych Keyphasor.Konfiguracja pary wymaga dwóch kolejnych pozycji monitorowania w pozycji górnej/dolnej lub w obu połowach.Cztery moduły Keyphasor przyjmą cztery kanały wejściowe podstawowe i cztery zapasowe i zapewnią cztery kanały wyjściowe (jeden na każdy moduł).Możliwa jest również konfiguracja dwóch par i jednego niepar (w sumie trzy moduły Keyphasor). W takiej konfiguracji użytkownik może skonfigurować jeden nieparzysty Keyphasor (zamówić dwie opcje 2-kanałowe lub jeden 1-kanałowy i jeden 2-kanałowy)

Moduł I/O Keyphasor Isolated jest przeznaczony do zastosowań, w których sygnały Keyphasor są połączone równolegle z wieloma urządzeniami i wymagają izolacji od innych systemów, takich jak system sterowania. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Celem tego modułu I/O było przede wszystkim pomiar prędkości wału, a nie fazy.ale ten I / O wprowadza nieco wyższy przesunięcie fazowe niż wersja Non-Isolated I / ORysunek 1 pokazuje ilość przesunięcia fazowego, którą moduły I/O izolowane dodają przy różnych prędkościach maszyny.

Zwiększone funkcje produktu obejmują generowanie sygnałów zdarzeń raz na obrót z wprowadzania wielu zdarzeń na obrót, aktualizowalne oprogramowanie naprawcze w terenie i raportowanie danych zarządzania aktywami.
