40-kanałowy moduł interfejsu ICS T8448 Trusted TMR 24Vdc
T8448
,T8448 Moduł interfejsu strefowego
,ICS T8448
ICS T8448 Zaufany moduł interfejsu strefy 24 V DC TMR, 40 kanałów
ICSTT-RM278P-EN-P (PD-T8448)
Przegląd produktów:
Moduł interfejsu strefy Trusted® TMR został zaprojektowany w celu zapewnienia konfigurowalnego interfejsu specjalnie do użytku w systemach ochrony przeciwpożarowej i gazowej.Moduł obsługuje do 40 wejść lub siłowników urządzeń pożarowych i gazowych.Każdy z 40 kanałów we / wy można indywidualnie skonfigurować jako wejście analogowe, wejście cyfrowe lub wyjście cyfrowe, aby zapewnić wszystkie interfejsy potrzebne do ochrony jednej lub większej liczby stref pożarowych i gazowych.Połączenie z urządzeniami polowymi odbywa się za pomocą uniwersalnego zespołu zakończeń pola typu 8842, który zapewnia kondycjonowanie pętli polowej dla każdego z typów sygnału i umożliwia podłączenie sygnałów resetujących dla czujek typu zatrzaskowego bez konieczności stosowania zewnętrznego sprzętu.Moduł jest podzielony na 5 grup mocy, każda z 8 kanałami.Grupy mocy można łączyć ze sobą, aby zapewnić konfigurowalną liczbę kanałów dla każdej strefy pożarowej / gazowej.Wszystkie te funkcje dostarczają dane do zaufanego systemu TMR, który działa jako solver logiczny.Ten moduł nie jest dopuszczony do bezpośredniego połączenia z obszarami niebezpiecznymi i powinien być używany w połączeniu z urządzeniami z barierą iskrobezpieczną.
W module wykonywane są potrójne testy diagnostyczne, w tym pomiary prądu i napięcia na każdej części głosowanych kanałów wejściowych lub wyjściowych.Testy są również przeprowadzane dla zablokowanych i odrzuconych awarii.Wszystkie wejścia traktowane są jako analogowe i są w pełni przetestowane.Odporność na awarie jest osiągana dzięki architekturze Triple Modular Redundant (TMR) w module dla każdego z 40 kanałów
Funkcje:
• 40 potrójnie modułowych, redundantnych, wybieralnych punktów wejścia / wyjścia na moduł.• Interfejs wejść do detektorów gazu 4-20 mA, detektorów ognia i ciepła, jednostek zbicia szyby itp.
• Programowalne sygnały resetowania urządzenia polowego (do 5 indywidualnych resetów).
• Urządzenia polowe dwu- lub trzyżyłowe poprzez 8842.
• Zabezpieczenie bezpieczników wejść i wyjść poprzez 8842, na zewnątrz modułu.
• Wyjścia cyfrowe dużej mocy do połączenia z przepustnicami, wyzwalaniem środka gaśniczego, pompami przeciwpożarowymi itp.
• 5 izolowanych grup zasilania, aby umożliwić elastyczne i wydajne konfiguracje w terenie
• Kompleksowa automatyczna diagnostyka i autotest.
• Automatyczne monitorowanie linii na punkt w celu wykrycia błędów w okablowaniu obiektowym i obciążeniach.
• 2500 V impuls wytrzymuje barierę izolacji opto / galwanicznej.
• Automatyczne zabezpieczenie przeciwprzepięciowe (na kanał), nie są wymagane żadne zewnętrzne bezpieczniki.
• Wbudowane raportowanie sekwencji zdarzeń (SOE) z rozdzielczością 1 ms.
• Moduł można wymieniać w trybie on-line przy użyciu dedykowanego gniazda towarzyszącego (sąsiedniego) lub gniazda SmartSlot (jedno zapasowe gniazdo dla wielu modułów).
• Stan wyjścia na panelu przednim Diody elektroluminescencyjne (LED) dla każdego kanału wskazują stan i błędy okablowania.
• Diody LED stanu modułu na panelu przednim wskazują stan modułu i tryb pracy (aktywny, czuwanie, wykształcony).
• Certyfikat TÜV IEC 61508 SIL 3.

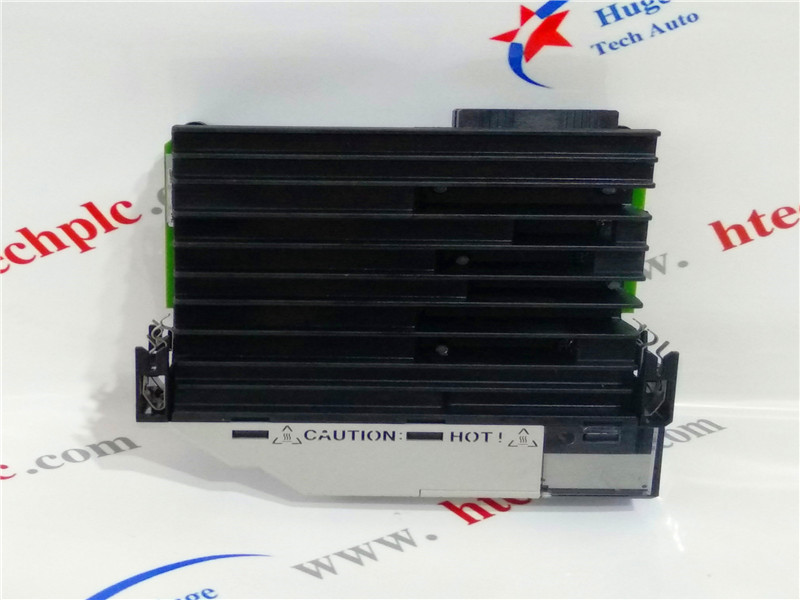

Obrazek:
Warunki produktu:
Ten obraz ma jedynie charakter poglądowy, styl produktu, konkretną datę produkcji i wersję produktu, zapoznaj się z rzeczywistą dostawą produktu!
