ROCKWELL AUTOMATION ICS Triplex T8461 Moduł wyjściowy TMR 24V DC/48V DC - kanał 40
T8461
,moduł wyjść cyfrowych T8461
,Allen Bradley T8461
Wyrób:ROCKWELL AUTOMATION ICS Triplex T8461 Moduł wyjściowy TMR 24V DC/48V DC - kanał 40
Przegląd produktu:
Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc Digital Output Module łączy się z
W całym modułie wykonywane są trzykrotne badania diagnostyczne, w tym:
Badania przeprowadzane są również w celu wykonania pomiarów prądu i napięcia na każdej części głosowanego kanału wyjściowego.
Wykonywane w przypadku uszkodzeń przyczepionych i odczepionych.
Architektura wewnątrz modułu dla każdego z 40 kanałów wyjściowych.
Zapewnia się automatyczne monitorowanie linii urządzenia polowego.
zarówno awarie otwartych, jak i zwartych obwodów w okablowaniu terenowym i urządzeniach obciążeniowych.
Moduł zapewnia na pokładzie raportujące sekwencje zdarzeń (SOE) o rozdzielczości 1 ms.
Wyjściowe zmiany stanu wywołują wpis SOE.
pomiarów napięcia i prądu na pokładzie modułu.
Moduł ten nie jest homologowany do bezpośredniego podłączenia do obszarów niebezpiecznych i powinien być stosowany w
w połączeniu z urządzeniami zabezpieczającymi wewnętrzną barierę bezpieczeństwa.
| Szczegóły produktu | |
| Produkcja/marka | ROCKWELL AUTOMATION ICS Triplex |
| Model/typ | T8461 |
| Informacje o zamówieniu/numer części | T8461 |
| Opis | Moduł wyjściowy TMR 24V DC/48V DC - kanał 40 |
| Kod HS | 85044030 |
| Pochodzenie | USA |
| Wymiar | 25*25*10 cm |
| Waga | 1.2 kg |
Arkusz danych:T8461.pdf
Charakterystyka:
• 40 kanałów wyjściowych TMR na moduł.
• Kompleksowa, automatyczna diagnostyka i samotestowanie.
• Automatyczne monitorowanie linii w każdym kanale w celu wykrycia otwartego obwodu i skrótów
i uszkodzenia ładunku.
• 2500 V odporność impulsowa na barierę izolacyjną opto/galwaniczną.
• Automatyczna ochrona przed prądem (na kanał), bez konieczności stosowania bezpieczników zewnętrznych.
• Raportowanie zdarzeń na pokładzie z rozdzielczością 1 ms.
• Moduł można wymienić na gorąco w trybie online przy użyciu dedykowanego gniazda lub gniazda SmartSlot
(jednego miejsca zapasowego dla wielu modułów).
• Wyjście z przedniego panelu Diody emitujące światło dla każdego kanału
usterki w układach drogowych.
• Światła LED o stanie modułu w przednim panelu wskazują stan i tryb działania modułu (aktywny,
W gotowości, wykształcony.
• Certyfikat TϋV IEC 61508 SIL 3.
• Wyjścia są zasilane w izolowanych grupach po ośmiu.

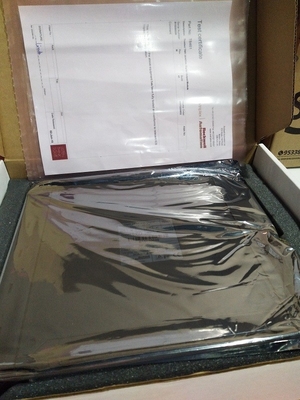

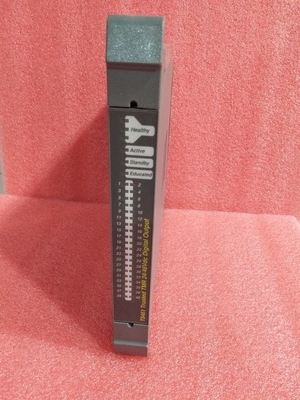

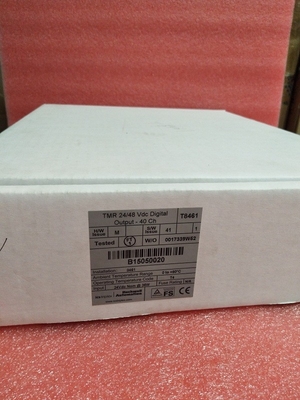

Zdjęcie:
